Вы уже определились с планировками и с внешним видом Вашего дома?
Отлично! Теперь необходимо рассчитать и продумать его конструкцию.
Для наших клиентов конструкторское проектирование выполняется бесплатно.
Пример состава конструкторского проекта для блочного дома:
1. Ведомость документов
2. Конструктивные фасады. Фасад в осях 1 - 8
3. Конструктивные фасады. Фасад в осях А - Ж
4. Конструктивные фасады. Фасад в осях 8 - 1
5. Конструктивные фасады. Фасад в осях Ж - А
6. План фундамента. План свайного поля
7. План фундамента. План ростверка на отм. - 0,970
8. План фундамента. План ростверка на отм. - 0,370
9. План фундамента. План утепления на отм. - 0,870
10. План фундамента. Узел Ф-1
11. План фундамента. Узел Ф-2
12. План фундамента. Узел Ф-3
13. План фундамента. Узел Ф-4.
14. План фундамента. Узел Ф-6.
15. Ведомость деталей
16. План цокольных перекрытий. План установки плит
17. План цокольных перекрытий. План обетонки и утепления
18. План цокольных перекрытий. Узлы обетонки и утепления
19. План цокольных перекрытий. Узлы обетонки и утепления
20. Въездной пандус. Габариты конструкции
21. Развертки стен под кладку. Развертка по оси А
22. Развертки стен под кладку. Развертка по оси Е
23. Развертки стен под кладку. Развертка по оси 1
24. Развертки стен под кладку. Развертка по оси 5
25. Развертки стен под кладку. Развертка по оси 6
26. Развертки стен под кладку. Развертка по оси 8
27. Монтажный план 1 этажа. Кладочный план
28. Монтажный план 1 этажа. План перемычек
29. Монтажный план 1 этажа. Ведомость перемычек
30. План армопояса на отм. + 3,000

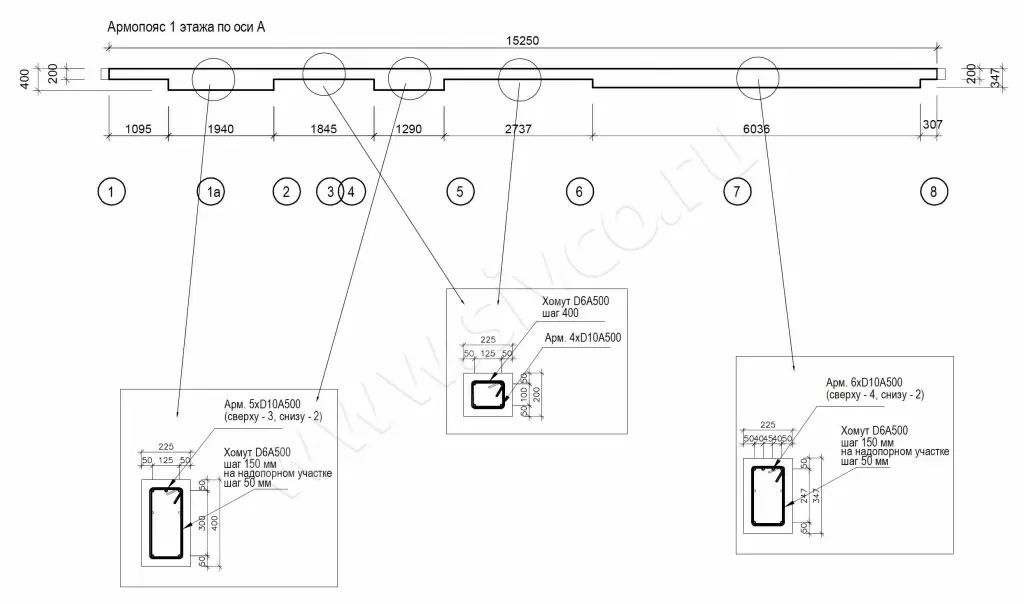

31. Армопояс на отм. + 3,000. Параметры сечений по оси А
32. Армопояс на отм. + 3,000. Параметры сечений по оси Е
33. Армопояс на отм. + 3,000. Параметры сечений по оси 1
34. Армопояс на отм. + 3,000. Параметры сечений по оси 5, 6
35. Армопояс на отм. + 3,000. Параметры сечений по оси 8
36. План перекрытий 1 этажа. План установки плит
37. План перекрытий 1 этажа. План обетонки и утепления
38. План перекрытий 1 этажа. Узлы обетонки и утепления
39. Монтажный план 2 этажа. Кладочный план
40. Монтажный план 2 этажа. План перемычек
41. Монтажный план 2 этажа. Ведомость перемычек
42. План армопояса на отм. + 6,150
43. Армопояс на отм. + 6,150. Параметры сечений по оси А, Е
44. Армопояс на отм. + 6,150. Параметры сечений по оси 1, 8
45. Армопояс на отм. + 6,150. Параметры сечений по оси 5, 6
46. План перекрытий 2 этажа. План установки плит
47. План перекрытий 2 этажа. План обетонки и утепления
48. План перекрытий 2 этажа. Узлы обетонки и утепления
49. План армопояса мауэрлата на отм. + 6,570
50. План оконных и дверных проемов 1 и 2 этажа
51. Спецификация оконных и дверных проемов
52. Встроенные рольставни. Узлы установки на 1 и 2 этажах.
53. План подопорной стальной рамы на отм. + 6,570
54. Подопорная стальная рама. Параметры конструкции
55. План стропильной системы дома
56. Схема стропильной системы дома
57. План подопорной стальной рамы веранды и крыльца
58. Схема подопорной стальной рамы веранды и крыльца
59. Схема стропильной системы веранды и крыльца
60. Развертка кровли дома
61. Развертка кровли веранды и крыльца
62. Узел утепления кровли и конструкции свесов
63. Развертки фасадов под облицовку. Фасад в осях 1 - 8
64. Развертки фасадов под облицовку. Фасад в осях А - Ж
65. Развертки фасадов под облицовку. Фасад в осях 8 -
66. Развертки фасадов под облицовку. Фасад в осях Ж - А
67. Расчётные данные по внутренней отделке 1 этажа
68. Расчётные данные по внутренней отделке 2 этажа
69. Наружная ж/б лестница. Габариты конструкций по облицовке
70. Наружная ж/б лестница. Виды в плане
71. Наружная ж/б лестница. Габариты конструкций по опалубке
72. Наружная ж/б лестница. Схема армирования
73. Межэтажная ж/б лестница. Общий разрез. Вид от оси 5
74. Межэтажная ж/б лестница. Опалубочные планы
75. Межэтажная ж/б лестница. Опалубочный разрез 1 - 1
76. Межэтажная ж/б лестница. Опалубочный разрез 2 - 2
77. Межэтажная ж/б лестница. 1-марш армирование
78. Межэтажная ж/б лестница. 2-марш армирование
79. Межэтажная ж/б лестница. 3-марш армирование
80. Межэтажная ж/б лестница. 4-марш армирование
81. Межэтажная ж/б лестница. Сечения площадок и балок
82. Межэтажная ж/б лестница. Спецификация
Профессиональный инженерный расчёт конструкции дома поможет избежать многих ошибок и сэкономить значительные средства.
Посетите наш офис, где мы покажем примеры конструкторской документации, разрабатываемой для наших заказчиков.
Заказать
