Основой любого дома является фундамент. Если речь идет о каменном доме, выбор типа фундамента и его параметров является важнейшей задачей. Из-за больного веса стенового материала ошибка при проектировании фундамента может стоить немалых средств.
Основой для расчёта фундамента является геологическое исследование грунта. Бурятся несколько скважин и отбираются образцы на различных глубинах. Результатом лабораторного исследования образцов грунта становится рад показателей, таких как состав грунта, пластичность, несущая способность, уровень залегания грунтовых вод и др.
Пример геологического исследования >>
На основе расчётов конструктор может спроектировать несколько типов фундаментов:
- Опорно-ленточный фундамент
- Плитный фундамент

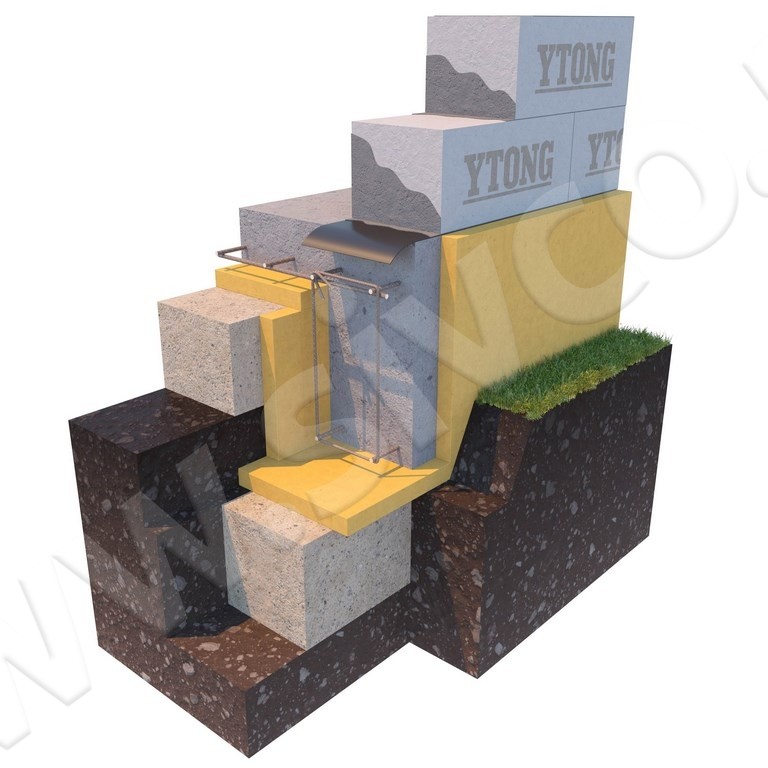

Опорно-ленточный фундамент

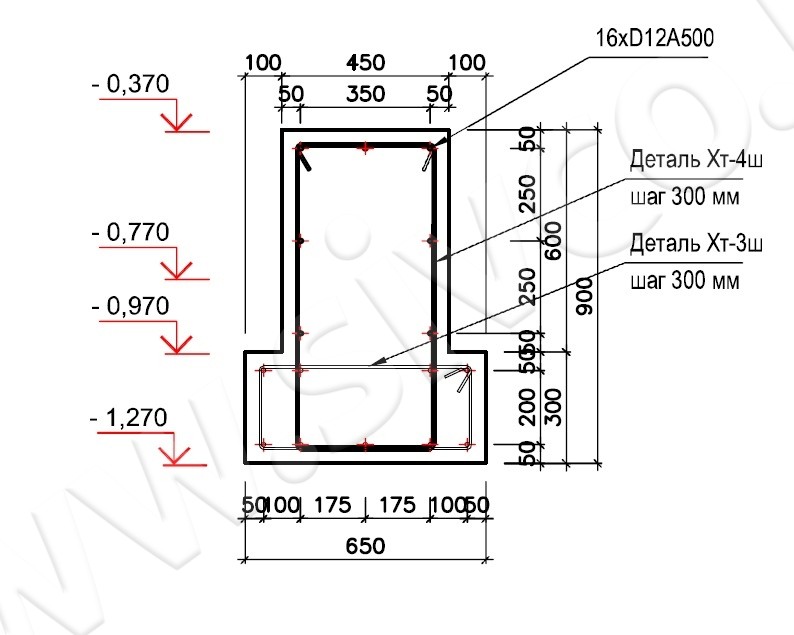

Опорно-ленточный фундамент является разновидностью плитного фундамента, т.к. в его основании лежит монолитная плита, толщиной 300 мм. В нашем случае, плита устраивается не по всей площади дома, а только под несущими ростверками фундамента, что снижает стоимость на 20-30 %.
В соответствии с расчётами, несущая способность опорно-ленточного фундамента превышает вес дома из газобетона толщиной 375 мм с железобетонными перекрытиями в несколько раз.
- ОТЛИЧНАЯ НЕСУЩАЯ СПОСОБНОСТЬ
За счёт горизонтальной опорной ленты выдержит тяжелый дом даже на слабых грунтах.
- ВЫСОКАЯ НАДЁЖНОСТЬ
Выдерживает морозное пучение грунта при высоком уровне грунтовых вод.
- НИЗКАЯ СТОИМОСТЬ
Значительная экономия материалов по сравнению с использованием глубоких ленточных или плитных фундаментов.
Утепленная фундаментная плита с ребрами жесткости вниз
Каким бы экономичным не был проект дома, стоимость фундамента составляет значительную его часть. Пытаться продолжать экономить на фундаменте можно и нужно, но только до тех пор, пока это не начинает угрожать судьбе самого дома. Все-таки сам дом стоит дороже фундамента. Каким же должен быть фундамент?
Поскольку мы занимаемся исключительно малоэтажным строительством (не более двух надземных этажей), вполне разумно руководствоваться документом ВСН 29-85, который рекомендует делать мелкозаглубленные фундаменты. А это – либо плита, либо лента. И то, и другое отливается на уровне грунта с небольшим заглублением. Однако в чистом виде такие фундаменты допускаются лишь при наличии в качестве основания непучинистых грунтов. В чем здесь проблема?
Фундамент представляет собой такую конструкцию, которая обязана сохранять свои геометрические и прочностные характеристики при воздействии вертикальных нагрузок сверху и снизу. Сверху на него давит дом и прижимает к земле, которая в ответ давит снизу. Эти нагрузки должны быть равномерно уравновешены. В этом случае фундаменту ничего не угрожает. Но так не бывает, потому что существуют морозные пучения. Что это значит?
При замерзании грунта та влага, что в нем присутствовала, превращается в лед, а объем льда больше объема той воды, из которой он замерз. Это явление способно развить гигантские усилия и, если домик легкий, легко его приподнять. Влага в грунте распределена неравномерно, поэтому изгибающие моменты, возникающие между этими неравномерностями, способны переломить фундамент, а вместе с ним и дом.
Избежать пучения можно двумя способами: исключить замерзание (утеплить грунт) или каким-то особенным способом гарантировать полное отсутствие в грунте влаги (замена грунта под домом на глубину промерзания и его постоянное дренирование). Достаточно сделать хотя бы одно из двух, но на 100%. Такого никогда не получится, поэтому мы используем разумную комбинацию этих способов.
Мы предлагаем делать фундамент в виде утепленной плиты с ребрами жесткости вниз. Рассмотрим детально его конструкцию:

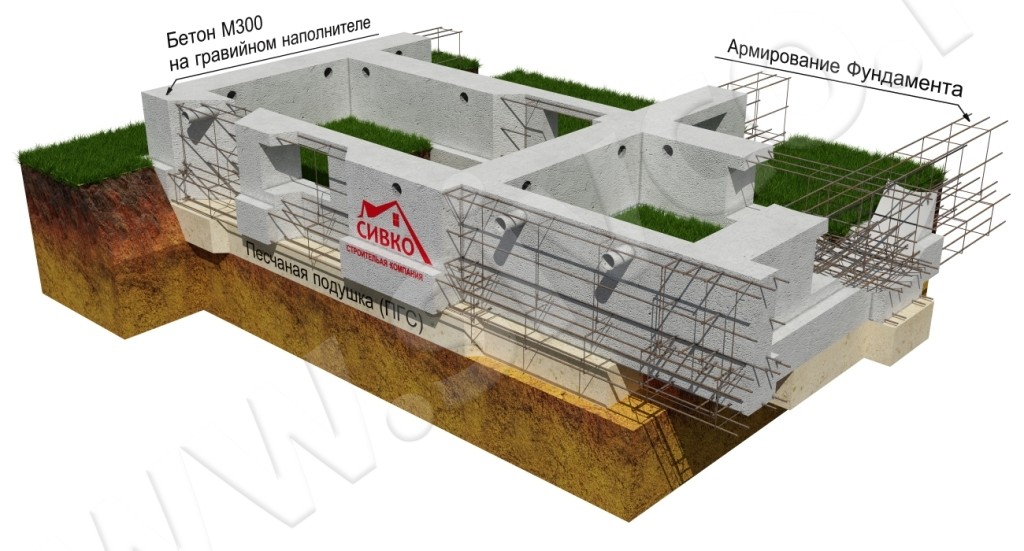

Силовая часть – монолитная железобетонная плита, лежащая на мелкозаглубенной ленте и составляющая единое монолитное целое с ней. Это – не плита фундамента, это уже плита цокольного перекрытия. Силовым элементом фундамента является лента, а монолитная связь с плитой обеспечивает ее повышенную пространственную жесткость и гарантирует равномерность распределения всех нагрузок. Выполняется за одну операцию – заливается сразу. Так, одним махом, решается проблема и фундамента, и перекрытия.
Конечно, в каждом конкретном случае, в зависимости от размеров дома, сечение ленты и параметры армирования специально рассчитываются.
Схема утепления – по замкнутому контуру. На картинке сверху отсутствует завершающий элемент – после возведения дома делается отмостка, которая утепляется снизу. Утеплитель служит несъемной опалубкой и остается служить дому навсегда. Теперь под домом не останется гнить использованная опалубка из досок и профнастила. Таким образом, утеплен грунт подо всем домом, включая положенные 1,2 м по внешнему периметру и даже под теми зонами плиты, которые могут оставаться открытыми (крыльцо, веранда). Будучи вне отапливаемой зоны дома, они будут промерзать, но это уже никак не скажется на промерзании грунта под домом и не приведет к пучению.

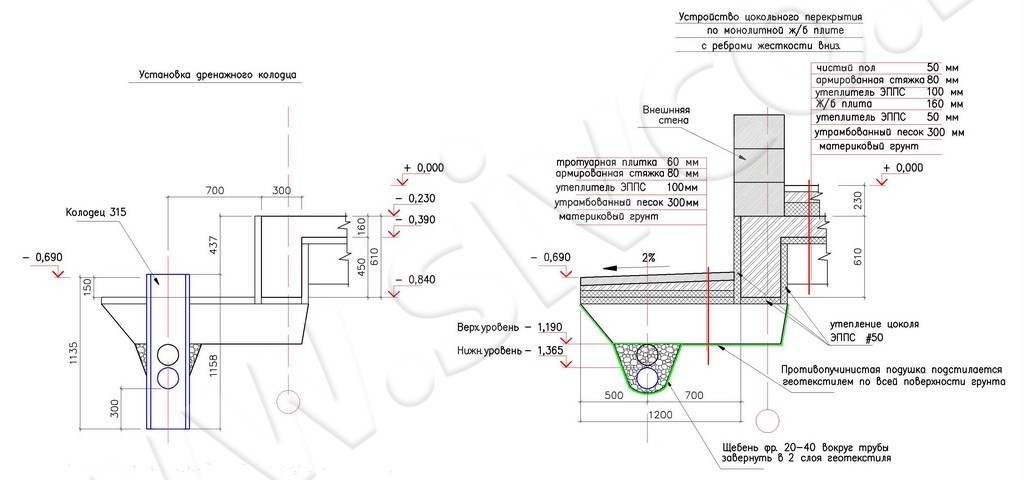

В том случае, когда ситуация с грунтовыми водами является критической, мы устанавливаем дополнительный дренаж. Общая схема фундамента при этом выглядит следующим образом:
Несмотря на такой предполагаемый результат, под горизонтальные плоскости фундамента мы делаем песчаную подсыпку. Конечно, это удобно для того, чтобы выровнить грунт под монтаж опалубки. Но, кроме того, это – заложение непучинистого грунта в основание фундамента.

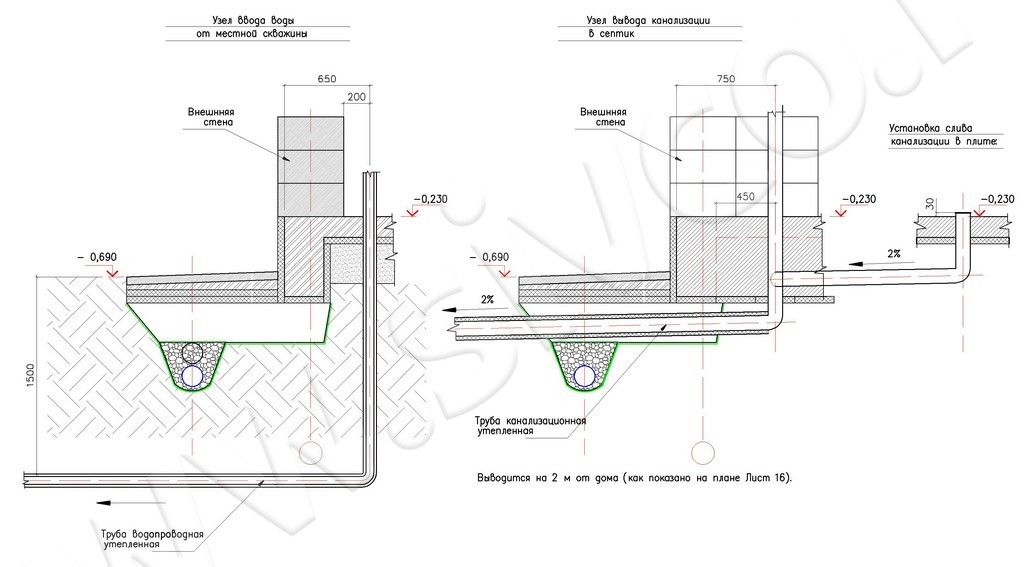

Перед заливкой бетона мы устанавливаем все необходимые закладные детали для ввода в дом инженерных коммуникаций.
