Дом из блоков Итонг

Заказчик поручил нам спроектировать дом, пригодный для круглогодичного проживания, в два полноценных этажа, с двускатной крышей и сложной планировкой. После обсуждения с заказчиком было подготовлено сразу два варианта архитектурного проекта – со встроенным гаражом и без гаража, но с пристройкой. От гаража было решено, в итоге, отказаться. После утверждения архитектурных параметров мы приступили к конструкторскому проектированию.

Дом предстояло возводить на сложной, пучинистой почве. Проведенные нами расчеты по результатам геологического исследования грунта показали, что необходима как большая площадь опирания (с шириной фундамента не менее 600 мм), так и дополнительное укрепление фундамента в грунте. На выбор конструкции основания были также наложены экономические ограничения, связанные с лимитом общей стоимости дома.

Планировка второго этажа предполагалась несколько отличной от первого, поэтому возникла необходимость возведения перегородки из блоков над пролетом комнаты внизу. Для опирания этой перегородки нами была запроектирована металлическая несущая балка, а остальные перекрытия выполнены деревянными, так как эксплуатационные нагрузки на втором этаже позволяли это.

Под двускатную крышу нами была запроектирована усиленная стропильная система, способная выдерживать высокие снеговые нагрузки. Для снижения распирающих сил, передающихся скатами на стены из газобетона, потребовалось устройство крепления стропильной системы на стойках.

Далее мы подробнее расскажем о примененных в проекте технических решениях.

В условиях сложного грунта был заложен опорно-ленточный фундамент на плите основания 600 мм, что обеспечило достаточную площадь основания. На опорной плите возведен цоколь шириной 400 мм. Такое решение позволило одновременно снизить стоимость фундамента, и закрепить его в грунте – выступающие части опорной плиты выполняют роль анкера.

Для достижения необходимой прочности было заложено 5 поясов армирования и отлита монолитная плита цокольного перекрытия толщиной 150 мм. Заливка плиты выполнялась с армированием в 2 пояса, нагрузки распределены по внутренним лентам. Такая конструкция отличается высокой геометрической стабильностью, и позволила нам достичь экономии на материалах и снизить стоимость строительства.

Материалом для возведения стен выбраны газобетонные блоки Итонг D400 толщиной 375 мм, обладающие прочностью и достаточно высокой для нашего климата теплоизолирующей способностью. Благодаря точной геометрии блоков, кладка выполнялась тонкошовным способом, что позволило добиться высокой энергоэффективности дома.

Блоки Итонг были выбраны не случайно. Одним из главных требований заказчика было обеспечить высокие показатели комфорта и экологической безопасности, сравнимые с домами из древесины. Продукция YTONG отличается гарантированными параметрами паропроницаемости, согласно сертификату Ecomaterial Absolute признана соответствующей стандарту уровня 1.3 по экологичности стройматериалов. Это означает, что газобетон Итонг по своим характеристикам уступает только необработанному дереву, превосходя по чистоте и комфорту кирпич, пенобетон и другие материалы.

Деревянные межэтажные перекрытия выполнены по брусовым балкам, закрепленным в стенах. Дерево как материал для перекрытий выбрано потому, что на втором этаже не предполагалось размещение массивного оборудования, и необходимости устраивать более дорогостоящие плитные перекрытия не было.

Исключением стало устройство несущей балки под блочную перегородку на 2 этаже, которая должна была пройти прямо над пролетом расположенной ниже комнаты. Для надежной опоры внутренней стены несущей способности деревянного перекрытия было бы недостаточно, поэтому нами была заложена металлическая двутавровая балка. Точный расчет нагрузки в проекте позволил избежать устройства опорных колонн.

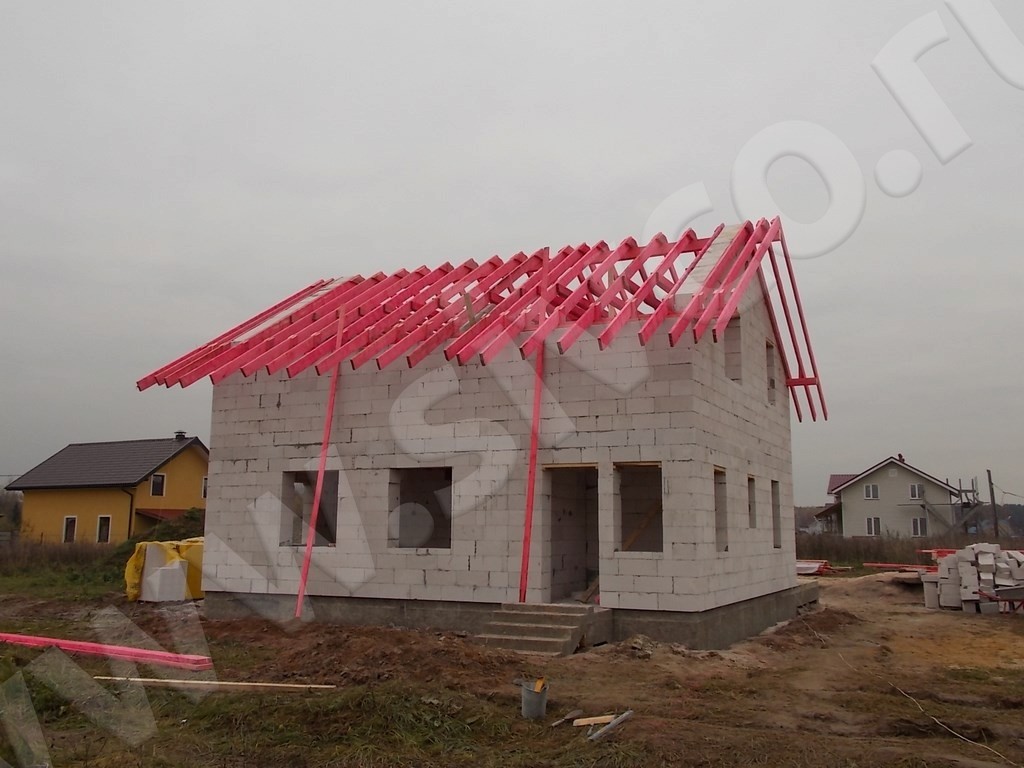

Так как в нашем климате снеговые нагрузки могут оказаться значительными, для этого дома нами была запроектирована усиленная стропильная система. Стропила, изготовленные из доски 200 х 50 мм, опираются на наборный мауэрлат и крепятся стойками. Для уменьшения распирающих нагрузок, под областью конька на несущей перегородке выполнен армопояс, на который и опирается дополнительно стропильная система.

Поверх стропильной системы уложена кровля из металлочерепицы М28 с вентиляционным зазором. Выбор материала был обусловлен повышенной прочностью под снеговыми нагрузками, высокой долговечностью и отличным внешним видом кровли. Металлочерепица М28 хорошо противостоит коррозии, а в сочетании с вентиляционным зазором, препятствующим отпотеванию, не требует обслуживания в течение многих лет.

В соответствии с пожеланиями заказчика, в этом проекте было решено отказаться от устройства косых окон на втором этаже. Для этого нами был запроектирован меньший уклон кровли и низкая техническая мансарда, что позволило сделать второй этаж полноразмерным и разместить по два стандартных окна на каждом этаже.

По окончании общестроительных работ этот дом готов для окончательного этапа – прокладки инженерных коммуникаций, утепления и отделки. Об этом мы расскажем в следующих статьях. А пока хотели бы отметить, что индивидуальный проект этого дома – результат совместного творчества заказчика и нашего архитектора, и он был выполнен бесплатно, в подарок при заказе строительства в нашей фирме.
